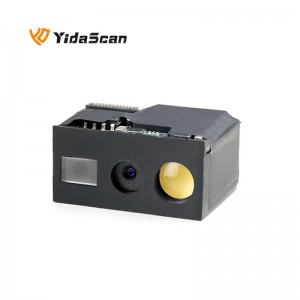

Modulo scanner per codici a barre 2D ES40

Breve descrizione:

Capacità di decodifica: 1D, 2D

Fattore di forma: tutto in uno

Risoluzione del sensore: 1280*960

Sensore di immagine: CMOS

Illuminazione: LED bianco

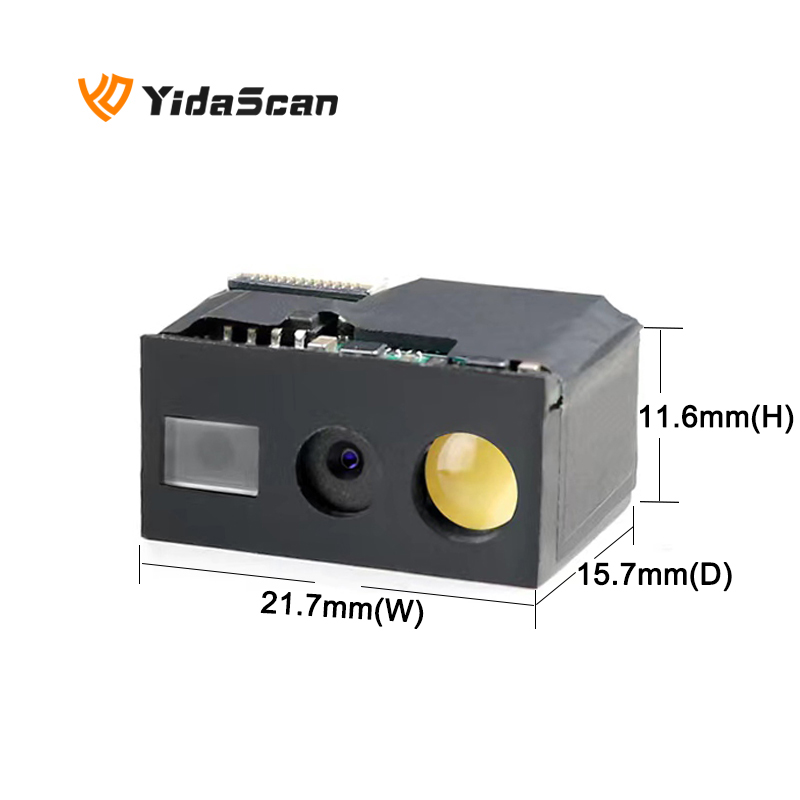

Dimensioni: 21,7 mm (L) * 15,7 mm (P) * 11,6 mm (A)

Peso netto: 4 g

Interfaccia: TTL, USB, RS232

Progetto: Vendita al dettaglio, Terminale mobile, Pagamento mobile, POS, Assistenza sanitaria, Magazzino, Trasporti e logistica, Chiosco self-service, Produzione


Dettagli del prodotto

Specifica

Caratteristiche

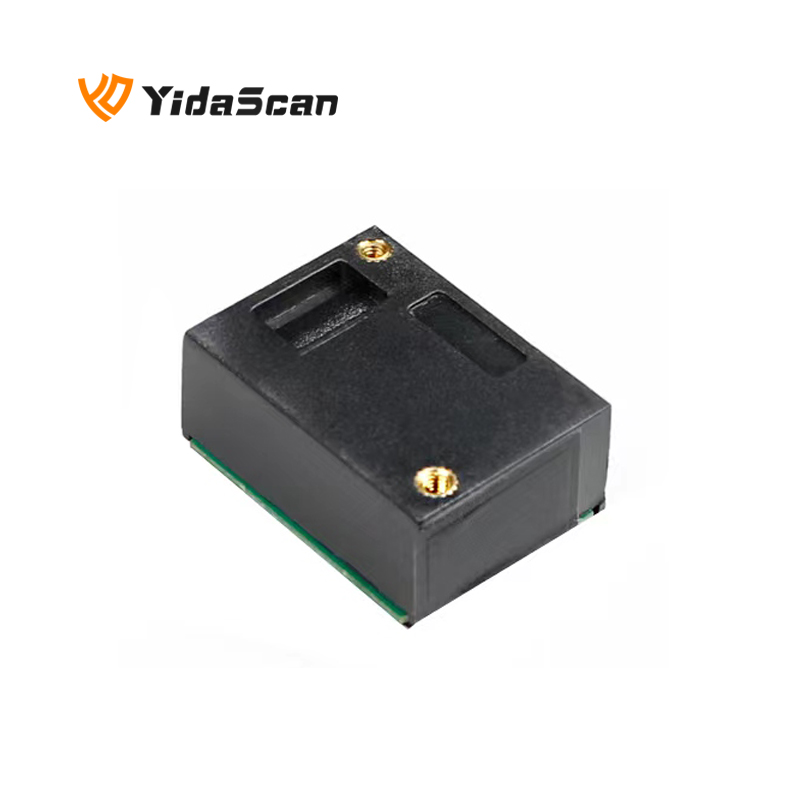

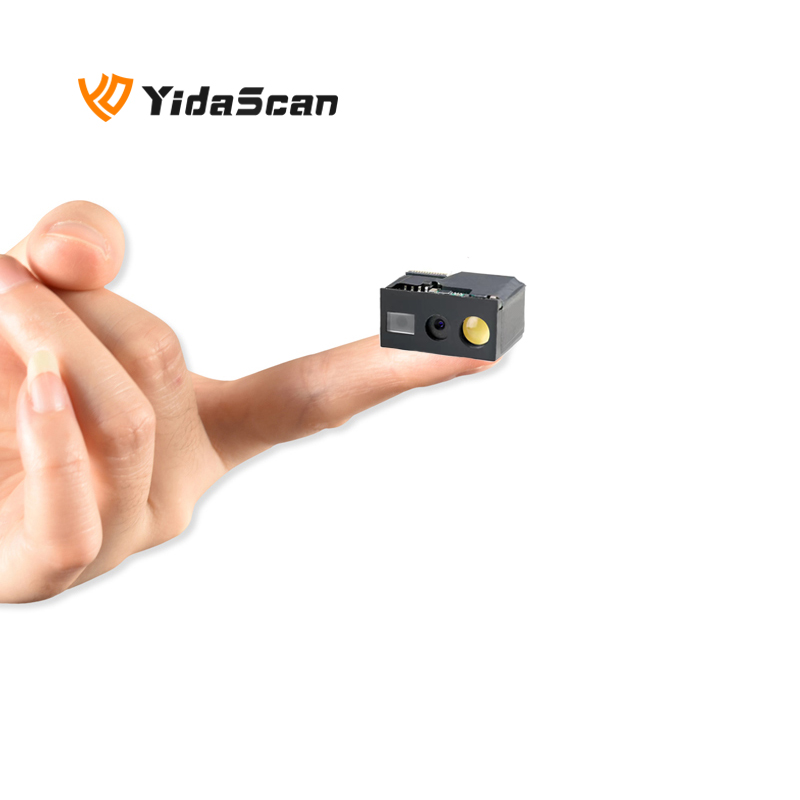

• Piccole dimensioni
Dimensioni ridotte, con dadi in rame fissi per una facile integrazione in altre apparecchiature, come chioschi self-service, POS ecc.

• Interfacce opzionali
Ampia varietà di interfacce opzionali TTL-232, USB (USB-KBW, USB-COM), RS-232 per diversi scenari applicativi.

• Modulo telecamera HD Megapixel (1280*960)
Modulo telecamera CMOS HD (1280*960) con lettura di codici a barre ad alta precisione (3MIL) e risoluzione Megapixel, per identificare facilmente tutti i principali codici a barre 1D e 2D presenti sul mercato. Lettura facile su carta, supporti stampati, plastica e schermi di telefoni.

• Modalità di lavoro
Supporta diverse modalità di lavoro (manuale, modalità continua, induzione, controllo comando), in grado di soddisfare le diverse esigenze di lettura.

• Sviluppo OEM
Supporto per aggiornamenti online, sviluppo personalizzato e sviluppo secondario.

Dimensioni della struttura

Il modulo di codici a barre 2D integrato ES40 adotta un design integrato. Quando si utilizza ES40 per applicazioni integrate, è possibile fare riferimento alle seguenti specifiche dimensionali. (Unità: mm)

Taglia 01
Taglia 02
Taglia 03

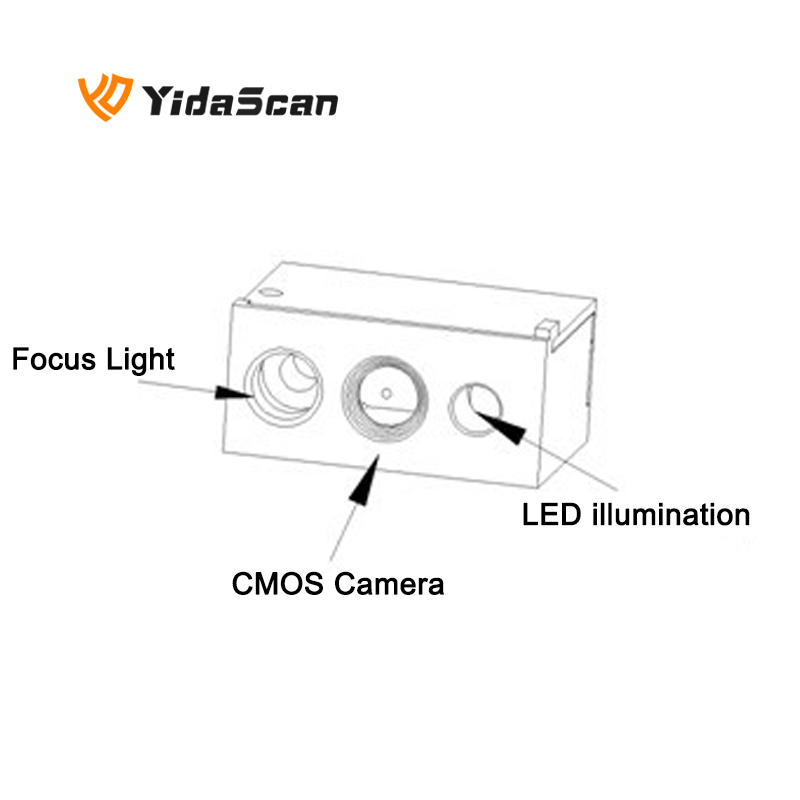

Leggi la prospettiva

Il modulo di codici a barre 2D incorporato ES40 adotta un design integrato. Quando si utilizza ES40 per applicazioni integrate, è possibile fare riferimento alle seguenti specifiche relative alle dimensioni fisiche.

foto 2
foto 1

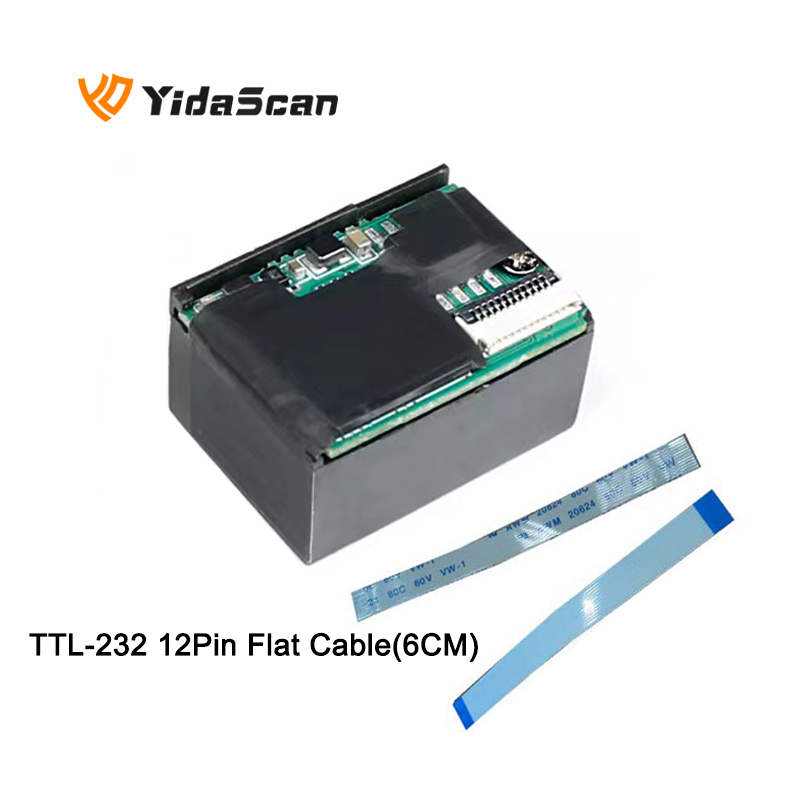

Interfaccia

ES40 utilizza un cavo piatto flessibile a 12 pin con un passo PIN di 0,5 mm per la connessione. Un'estremità del cavo è collegata al connettore a 12 pin del modulo e l'altra estremità è collegata ai dispositivi periferici.

pin12-03

PIN#

Nome

I/O

Descrizione

1

NC

-

Non connesso

2

Numero di telaio

ENERGIA

Alimentazione elettrica

3

Terra

ENERGIA

Alimentazione di terra

4

UART_RX

IN

Livello TTL 232 ricezione dati

5

UART_TX

FUORI

Dati di trasmissione TTL livello 232

6

USB_DM0

I/O

Segnale dati differenziale USB D

7

USB_DP0

I/O

Segnale dati differenziale USB D+

8

CONFIG_0

IN

Vuoto

9

BEEPER_OUT

FUORI

Uscita del segnale acustico

10

LED_IT

FUORI

Uscita LED

11

RESET

IN

Ingresso segnale di reset: portando questo pin a un valore basso per 100us-500us si resetta il motore

12

HOST_TRIGGER

IN

Ingresso segnale trigger: portando questo pin a livello basso per almeno 10 ms, il motore avvia una sessione di scansione e decodifica.


  • Precedente:
  • Prossimo:

  • Prestazione

    Risoluzione del sensore

    1280*960 CMOS

    Capacità di decodifica

    1D

    EAN-8EAN-13EAN-13 2 componenti aggiuntiviEAN-13 5 componente aggiuntivoISSNCodice ISBNUPC-AUPC-ECodice 11Codice 32Codice 39Codice 39FULLASCIICodice 93Codice 128CodabarIndustriale 2 di 5Interlacciato 2 di 5Matrice 2 di 5ISBT-128GS1-128GS1 DataBar(RSS14)、GS1 DataBar LimitedGS1 DataBar espansoMSIFebraban

    2D

    PDF417Micro PDF417Codice QRMicro QRMatrice di datiAzteco

    Gamma di decodifica

    Codici testati

    Minimo

    Massimo

    5mil codice39

    9 centimetri

    24 centimetri

    UPC-13 mil

    4 centimetri

    58 centimetri

    20 mil codice39

    8 centimetri

    65 centimetri

    Codice QR da 20 milioni

    1 centimetro

    40 centimetri

    Compatibilità del sistema

    LinuxAndroidWindows XP7810MacOS

    Modalità di scansione

    Modalità di rilevamento automatico/Modalità di scansione del trigger manuale/Modalità di scansione del trigger di comando

    Paesi della tastiera

    USA-IngleseFrancia-FranceseItalianoItaliano(142,TedescospagnolofinlandesegiapponeserussoaraboirlandesePolaccoOlandesececoportoghese (Portogallo)Brasile)、svedeseTurchia FTurchia QgrecoBelgio-franceseInglese-Inghilterra

    Campo visivo

    Orizzontale 42°Verticale 28°

    Contratto con simbolo minimo

    25%

    Secondo sviluppo

    Comando seriale

    Modifica dati

    Prefisso e suffisso

    Angolo di scansione

    Rollio ±360°Inclinazione ±60°Inclinazione ±70°

    Temperatura di esercizio

    -20-55℃

    Conservare la temperatura

    -20-60℃

    Umidità di esercizio

    5%-95% (senza condensa)

    Umidità di stoccaggio

    5%-95% (senza condensa)

    Luce ambientale

    0-70000LUX

    Fisico

    Nord-Ovest

    4g

    Dimensione

    21,7 mm(O)*15,7 mm(D)*11,6 mm(H)

    Accessorio

    Standard: 60 cm FFC

    Opzionale: scheda di sviluppo, cavo RS232, adattatore, cavo USB

    Interfaccia

    USB, TTL

    Tensione di lavoro

    5V

    USB

    Scansione manuale

    Potenza in standby

    0,025 A/0,125 W

    USB

    Scansione automatica

    Potenza in standby

    0,143 A/0,715 W

    Potenza operativa

    0,117 A/0,585 W

    Potenza operativa

    0,187 A/0,935 W

    Potenza massima

    0,171 A/0,855 W

    Potenza massima

    0,204 A/1,02 W
